Una carta.
Todos los tests.Foco · Resolución · Frame Leader
La carta de test multipropósito para cine. Foco, colimación, frame leader, resolución, paralelismo óptico y comparativa entre lentes en una sola superficie. Diseñada por técnicos con más de 20 años en la industria, para pruebas de cámaras S35, Full Frame y formatos extendidos.
Todos los tests de cámara que importan en set, reunidos en una sola carta.

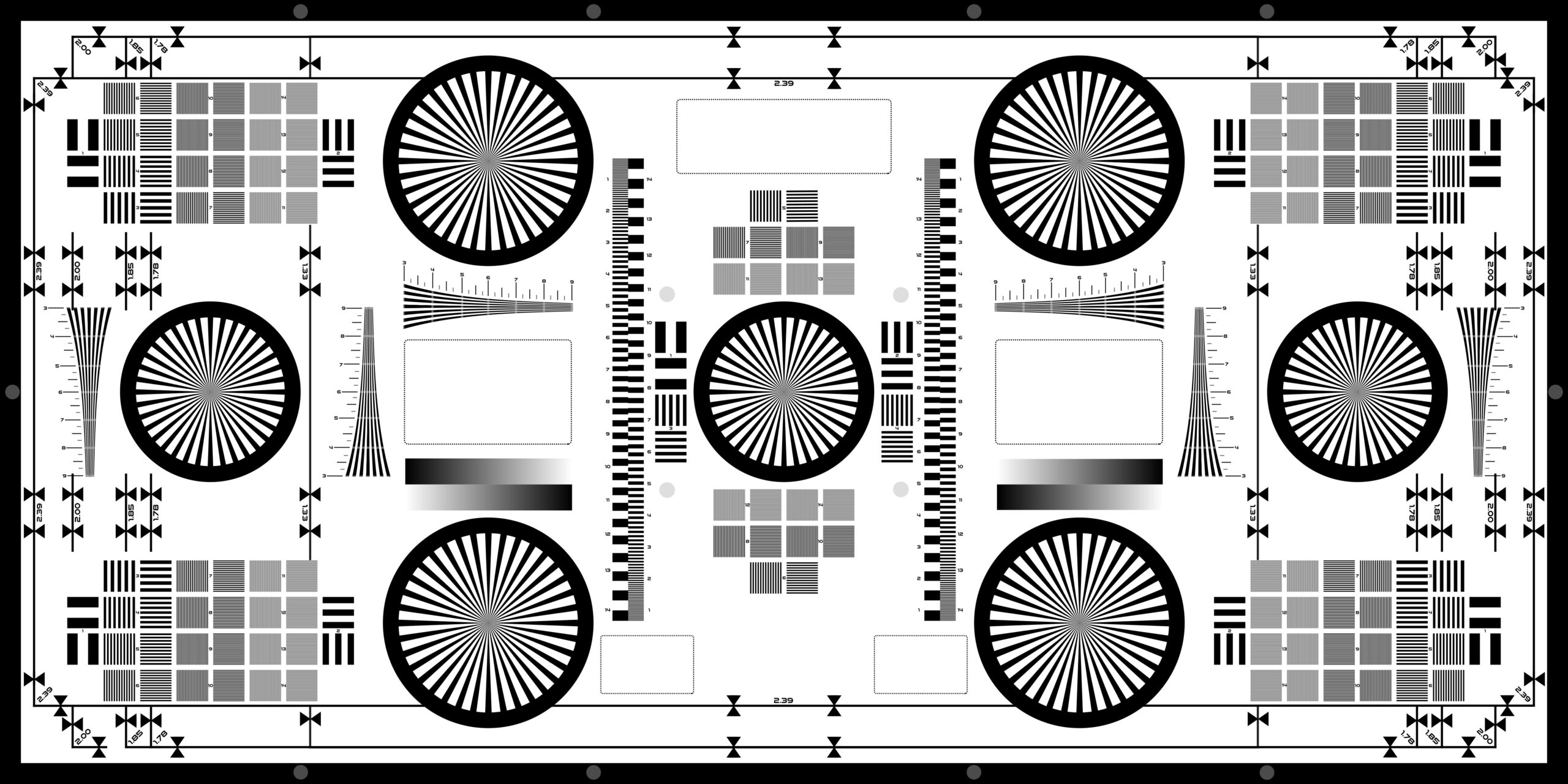

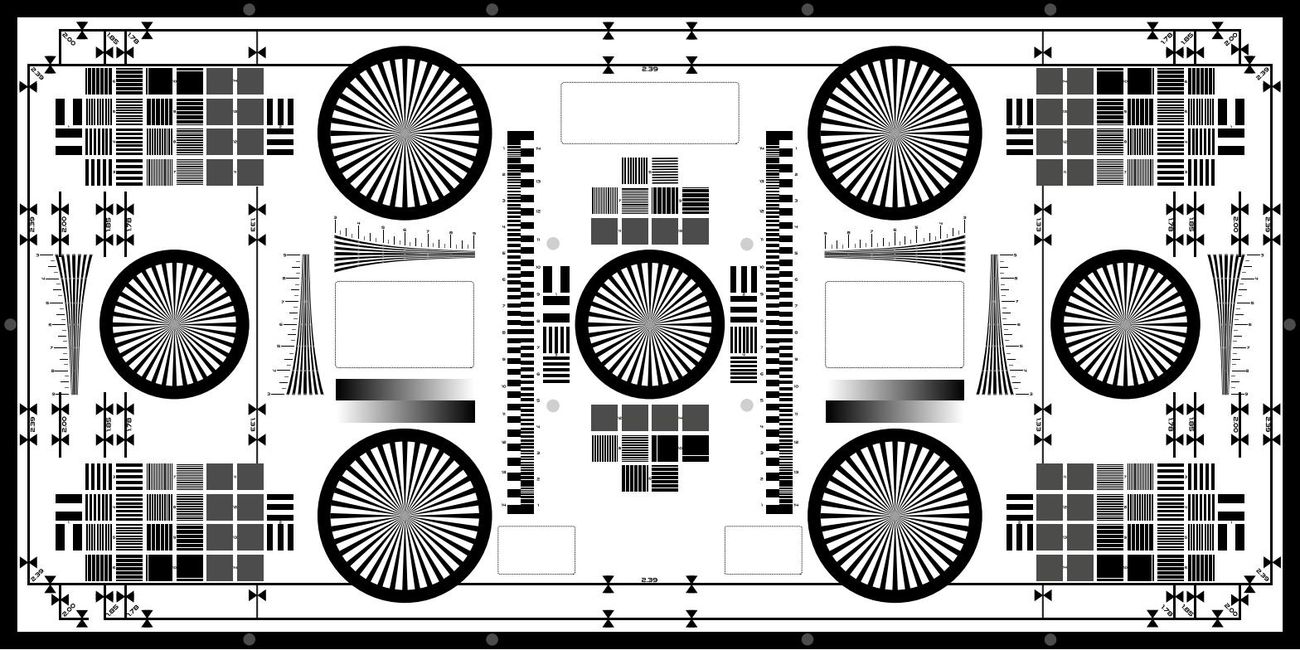

No es una carta más. La Universal Focus Chart 2.0 condensa los principales tests aplicables a cualquier proyecto audiovisual en una superficie diseñada por y para equipos de cámara. Impresa en papel fotográfico de alto contraste, laminada sobre aluminio y revestida con un acabado mate antirreflejante para funcionar como verdadero instrumento de medida.
Seis familias de test, una sola herramienta.
Foco y colimación
Verifica la correspondencia entre la escala de distancias de la lente y la distancia física medida desde el plano del sensor. Comprueba 2–3 distancias y evalúa las desviaciones del conjunto cámara y lente.
Frame leader
Comprueba que los framelines configurados en cámara coinciden con los aplicados en postproducción, en toda la cadena de visualización.
Resolución
Evalúa la resolución del conjunto óptica + sensor mediante patrones de frecuencia conocida. El manual utiliza una reducción nominal de 50×, o de 25× cuando la distancia de trabajo es limitada.
Paralelismo óptico
Alinea el plano del sensor paralelo a la carta con el espejo del Extender Kit. Los patrones simétricos permiten comparar el foco entre el centro y la periferia.
Comparativa entre lentes
Compara aberraciones esféricas, microcontraste y pérdidas de nitidez en los bordes entre distintas lentes y a distintos diafragmas.
Color · Contraste · Anamórfico
Con el Extender Kit: comparación de respuesta de color, evaluación de niveles de negro y verificación del factor de squeeze en ópticas anamórficas.
Cada elemento, una función precisa.
Disposición en simetría especular respecto a los ejes vertical y horizontal, para comparar directamente centro y periferia.
La precisión, por dentro.
Elige una capa para entrar en el detalle.
Dibujos originales · Nueve capas alineadas · Separación visual por funciones, no por materiales de fabricación.
Estrellas Siemens de 36 puntas
1 central (referencia de foco), 2 panorámicas laterales y 4 perimetrales para foco a media y larga distancia.
Patrones MTF en espejo
Numerados del 1 al 14, con frecuencias nominales de 0,1 a 4,03 líneas/mm según el manual, en disposición central y perimetral.
Barras BAR multiburst
14 escalones de frecuencia creciente para comparar la respuesta de contraste. Su análisis mediante software depende de los patrones y métodos admitidos por cada programa.
Trompetas de resolución
Apreciación rápida del límite de resolución del sistema y de artefactos como aliasing y moiré.
Frame leaders integrados
Marcas de encuadre para 1.33, 1.78, 1.85, 2 y 2.39:1 directamente impresas en la carta.
Grises graduales cruzados
Dos cuñas grises simétricas para ajustar exposición y verificar la gradación tonal entre lentes.
Zonas imantadas
Superior, dos centrales y dos inferiores, más marco perimetral magnético para superponer cartas y pizarras.
Logo personalizable
Pieza imantada intercambiable: prepara la carta para un cliente o muestra la marca del estudio en el metraje.
Fabricada como un instrumento de precisión.
Extender Kit
Amplía las capacidades de la carta y habilita los tests de paralelismo, color, contraste y anamorfización.
Espejo de alineamiento
Pieza reflectante magnética para verificar que el sensor queda paralelo al plano de la carta y el eje óptico, perpendicular a ella. Retírala antes de registrar el test.
Pizarras de proyecto y lente
Soportes rotulables para cámara, codec, fps, focal, distancia, iris y filtros.
Carta de color magnética
Referencia para comparar la respuesta de color entre lentes y cámaras. La calibración requiere valores de referencia y un procedimiento adecuado.
Carta de contraste magnética
Evaluación de la respuesta de contraste y los niveles de negro entre lentes.
Carta anamórfica
Verificación de la deformación horizontal y del factor de squeeze (1.3× a 2×).
Rotulador y microfibra
Tinta borrable y bayeta para reutilizar las pizarras toma tras toma.
Especificaciones
Resumen técnico de la Universal Focus Chart 2.0. El contenido del Extender Kit puede variar entre versiones.
| Dimensiones | 1500 × 750 mm |
|---|---|
| Relación de aspecto | 2 : 1 |
| Soporte | Aluminio rígido laminado |
| Impresión | Papel fotográfico alto contraste |
| Acabado | Laminado mate antirreflejante |
| Marco | Negro mate · imanes integrados |
| Estrellas Siemens | 7 × 36 puntas |
| Patrones MTF | 14 grupos en espejo |
| Frame leaders | 1.33 · 1.78 · 1.85 · 2 · 2.39:1 |
| Frecuencia máx. nominal en carta | 4,03 líneas/mm≈2,02 pares de líneas/mm |
| Frecuencia nominal en sensor (50×) | ≈200 líneas/mm≈100 pares de líneas/mm |
| Formatos de cámara | S35 · Full Frame · formatos extendidos |
Frecuencias nominales de referencia según el manual. Un par de líneas corresponde a una línea negra y una blanca. La resolución evaluable depende de la reproducción del patrón, la óptica, el sensor, el encuadre, la distancia y el procesado de imagen; estas cifras no garantizan la resolución de una cámara.
